製品名：DALL LED Dimmer Type-D_Dimmer
特徴１：Dimming
DALI２ｱﾄﾞﾚｽ制御

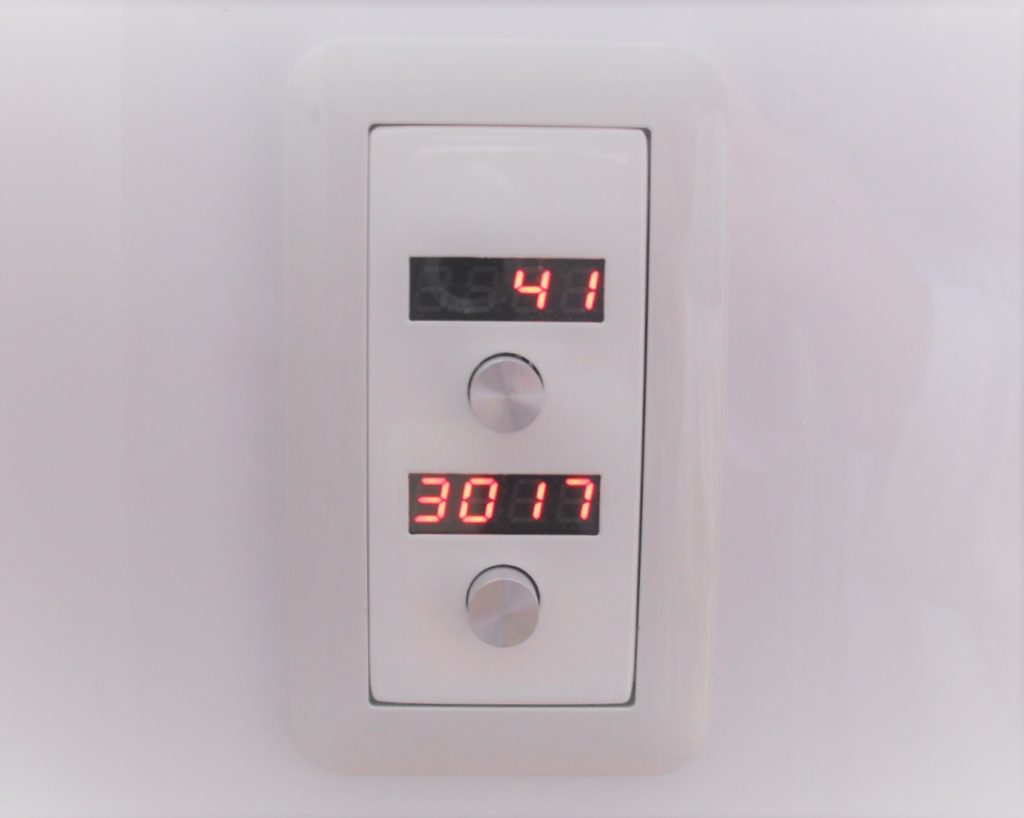

特徴２：Display
2 x 4桁 7SEG

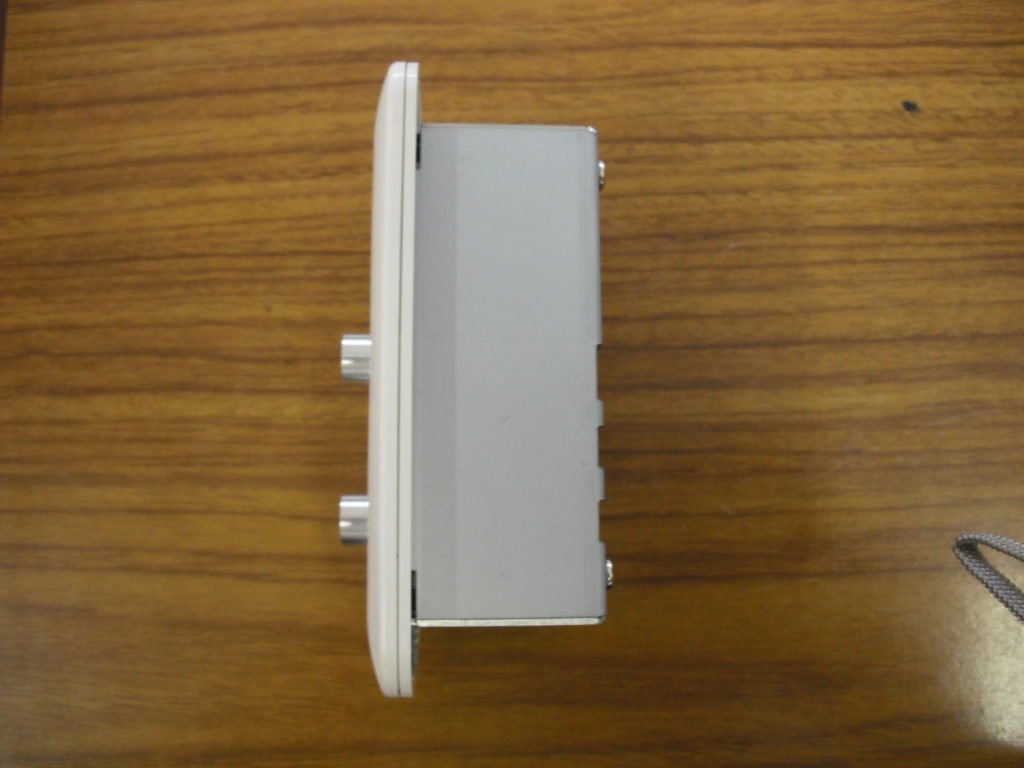

特徴３：Dimension
１個口 サイズ
特徴４：Connect
渡り端子（DALL、ＡＣ共）

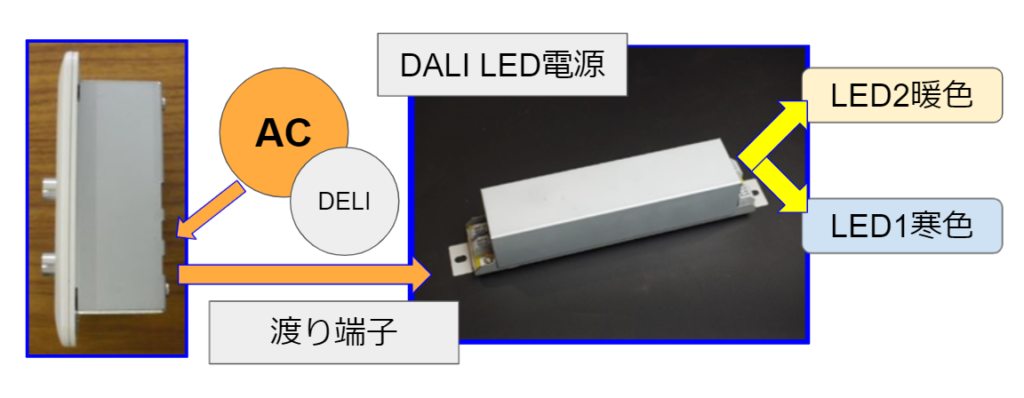

結線図

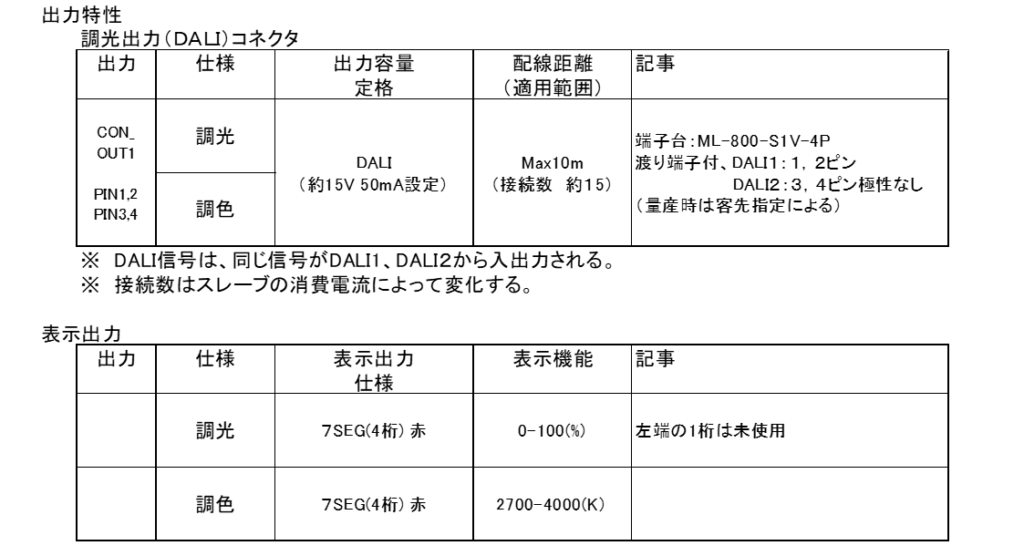

仕様
- 入力：AC85～264V,DC120～370V スナップイン端子採用
- 出力：最大15台まで弊社DALI 電源（Type-D)接続。簡易に調色/調光可能。絶縁型DALI制御入力、渡り端子付き
- 寸法：標準1個口準拠
- 環境：周囲温度：0℃～40℃
湿度：Max85％ - DALIコマンド：DALI standrd
- OPTIONにて無線インタフェース可（wifi/zigbee/bluetooth)

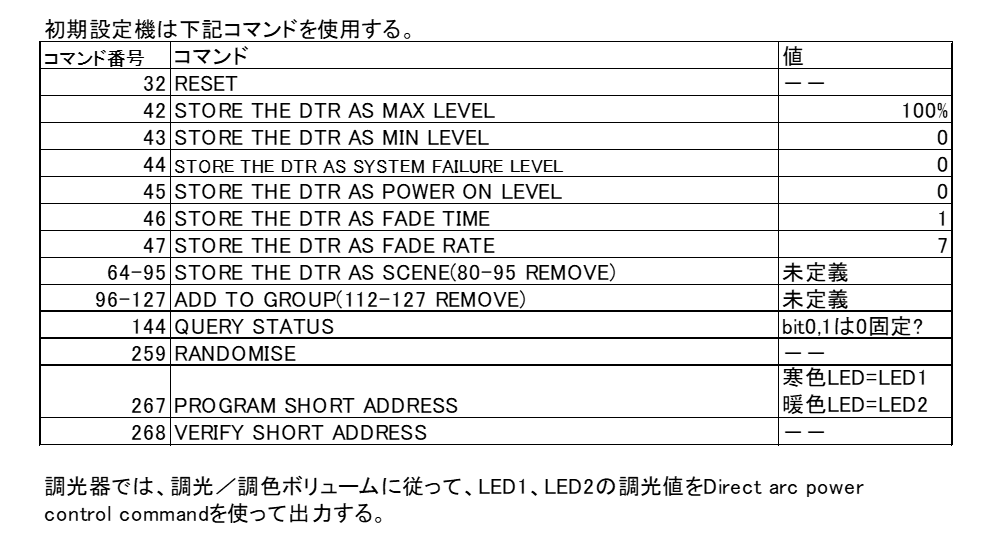

参考：調光・調色 対応Dimmerの場合
DALIにてイニシャルセッティングできる項目は、入荷時の初期設定時に事前に設定値を決め電源にインプットする必要がある。LEDは接続する必要は無い。
- 電源投入時のLED出力レベル：０に設定
- エラー時のLED出力レベル：０に設定（DALI電圧低下エラーも含まれる）
- LEDのフェードタイム：1
- スレーブ（電源）ショートアドレス：LED1：”０” LED2：”１”
その他、上記値に設定することを推奨する。
